Hệ thống băng chuyền sản xuất: cấu tạo, phân loại và giải pháp tối ưu tự động hóa
Trong các nhà máy hiện đại, tự động hóa đang trở thành yếu tố quan trọng giúp doanh nghiệp nâng cao năng suất, kiểm soát chất lượng và tối ưu chi phí vận hành. Một trong những hạng mục đóng vai trò trực tiếp trong quá trình này là hệ thống vận chuyển nội bộ. Thay vì phụ thuộc hoàn toàn vào sức người để đưa nguyên vật liệu, bán thành phẩm hoặc thành phẩm giữa các công đoạn, doanh nghiệp có thể sử dụng hệ thống băng chuyền để duy trì dòng sản phẩm liên tục và ổn định.
Hệ thống băng chuyền không chỉ có nhiệm vụ vận chuyển hàng hóa từ điểm này sang điểm khác. Khi được kết hợp với động cơ, biến tần, cảm biến, PLC, robot, máy đóng gói hoặc hệ thống kiểm tra tự động, thiết bị có thể trở thành một mắt xích quan trọng trong dây chuyền sản xuất thông minh.
Tùy thuộc vào ngành nghề, tải trọng, kích thước sản phẩm, môi trường làm việc và yêu cầu năng suất, doanh nghiệp có thể lựa chọn nhiều loại thiết bị khác nhau như băng tải PVC, băng tải PU, băng tải cao su, băng tải xích, băng tải con lăn, băng tải cong hoặc băng tải nâng hạ.
Việc lựa chọn đúng cấu hình ngay từ đầu không chỉ giúp hệ thống vận hành ổn định mà còn hạn chế chi phí sửa chữa, bảo trì và cải tạo trong quá trình sử dụng. Vì vậy, trước khi đầu tư, doanh nghiệp cần hiểu rõ cấu tạo, nguyên lý hoạt động, đặc điểm từng loại và những tiêu chí kỹ thuật quan trọng.
1. Băng chuyền là gì? Tổng quan về hệ thống vận chuyển tự động
Băng chuyền là thiết bị cơ khí được sử dụng để vận chuyển nguyên vật liệu, linh kiện, bán thành phẩm hoặc thành phẩm theo một hướng và lộ trình được xác định trước. Tùy thiết kế, hệ thống có thể vận chuyển theo phương ngang, nghiêng, nâng cao độ hoặc kết hợp nhiều đoạn chuyển hướng.
Một hệ thống cơ bản thường gồm khung đỡ, mặt dây tải hoặc con lăn, tang chủ động, tang bị động, động cơ, bộ truyền động và hệ thống điều khiển. Với những dây chuyền có mức độ tự động hóa cao, thiết bị còn được bổ sung cảm biến, PLC, HMI, biến tần và các thiết bị kiểm tra.
Điểm nổi bật của hệ thống là khả năng duy trì dòng vận chuyển liên tục. Sản phẩm sau khi được đưa lên mặt tải sẽ di chuyển với tốc độ được cài đặt, đi qua từng công đoạn và đến vị trí tiếp theo mà không cần công nhân liên tục bê hoặc đẩy hàng.
Vai trò của băng chuyền trong sản xuất
Trong một dây chuyền sản xuất, quá trình vận chuyển có ảnh hưởng trực tiếp đến năng suất tổng thể. Nếu nguyên liệu không được cung cấp kịp thời, máy móc phía sau có thể phải chờ. Ngược lại, nếu sản phẩm được đưa đến quá nhanh, khu vực tiếp nhận có thể xảy ra ùn tắc.
Hệ thống vận chuyển giúp kiểm soát tốt hơn dòng sản phẩm giữa các công đoạn. Khi kết hợp với cảm biến và bộ điều khiển, thiết bị có thể tự động dừng, chạy, tăng giảm tốc độ hoặc phối hợp với các máy móc khác.
Sự khác nhau giữa băng chuyền và băng tải
Trong thực tế, hai khái niệm “băng chuyền” và “băng tải” thường được sử dụng với ý nghĩa tương đương. Tuy nhiên, tùy từng ngành và từng đơn vị cung cấp, cách gọi có thể khác nhau.
Băng tải thường được sử dụng như một thuật ngữ kỹ thuật rộng, bao gồm nhiều dạng thiết bị vận chuyển như băng tải dây belt, băng tải con lăn và băng tải xích. Trong khi đó, băng chuyền thường được dùng để mô tả một hệ thống vận chuyển hoàn chỉnh trong dây chuyền sản xuất.
2. Cấu tạo cơ bản của một hệ thống băng chuyền
Một hệ thống được thiết kế cho sản xuất công nghiệp cần có kết cấu phù hợp với tải trọng, tốc độ và môi trường vận hành. Mỗi bộ phận đều ảnh hưởng đến độ ổn định cũng như tuổi thọ của toàn bộ thiết bị.
2.1. Khung băng chuyền
Khung là phần kết cấu chịu lực và giữ cố định các bộ phận của hệ thống. Khung có thể được chế tạo từ thép sơn tĩnh điện, inox hoặc nhôm định hình.
Thép sơn tĩnh điện thường phù hợp với các dây chuyền công nghiệp thông thường nhờ độ cứng tốt và chi phí hợp lý. Inox được ưu tiên trong môi trường thực phẩm, dược phẩm hoặc nơi thường xuyên tiếp xúc với nước và hóa chất vệ sinh. Nhôm định hình có ưu điểm nhẹ, đẹp và thuận tiện khi cần thay đổi hoặc mở rộng kết cấu.
Kích thước khung cần được tính toán dựa trên chiều rộng sản phẩm, tải trọng, chiều dài hệ thống và cách bố trí trong nhà xưởng.
2.2. Mặt dây tải / con lăn
Đây là bộ phận trực tiếp tiếp xúc với sản phẩm. Tùy đặc tính hàng hóa, doanh nghiệp có thể lựa chọn dây PVC, PU, cao su, xích nhựa, xích inox hoặc hệ thống con lăn.
Dây PVC thường được sử dụng cho các sản phẩm nhẹ, thùng carton, linh kiện và hàng đóng gói. Dây PU phù hợp với nhiều ứng dụng yêu cầu bề mặt dễ vệ sinh. Dây cao su được sử dụng nhiều trong ngành vật liệu xây dựng, khai khoáng và vận chuyển hàng nặng.
Đối với sản phẩm có đáy phẳng như pallet, thùng nhựa hoặc thùng carton cứng, con lăn là một phương án hiệu quả nhờ khả năng chịu tải tốt.
2.3. Động cơ và truyền động
Động cơ là nguồn cung cấp công suất cho hệ thống. Động cơ giảm tốc thường được lựa chọn để tạo mô-men xoắn phù hợp với tải trọng và tốc độ yêu cầu.
Công suất động cơ phải được tính toán dựa trên khối lượng sản phẩm, chiều dài vận chuyển, tốc độ, độ nghiêng và điều kiện vận hành. Nếu công suất quá thấp, động cơ có thể thường xuyên quá tải. Nếu công suất quá cao, chi phí đầu tư và điện năng tiêu thụ sẽ tăng không cần thiết.
Biến tần có thể được sử dụng để điều chỉnh tốc độ, hỗ trợ khởi động mềm và đồng bộ thiết bị với các công đoạn khác.
2.4. Rô-lô chủ động và bị động
Rô-lô chủ động nhận lực từ động cơ và truyền chuyển động đến mặt dây. Rô-lô bị động thường được bố trí ở đầu đối diện để dẫn hướng và hỗ trợ quá trình vận hành.
Độ đồng tâm, kích thước và khả năng căn chỉnh của rô-lô ảnh hưởng trực tiếp đến độ ổn định của dây tải. Nếu lắp đặt không chính xác, dây có thể bị lệch, trượt hoặc phát sinh tiếng ồn.
2.5. Hệ thống con lăn đỡ
Đối với một số loại dây tải, các con lăn hoặc thanh đỡ được bố trí phía dưới nhằm giảm độ võng của mặt dây khi mang tải.
Khoảng cách giữa các vị trí đỡ cần được tính toán dựa trên tải trọng và độ cứng của dây. Hệ thống đỡ hợp lý giúp giảm ma sát, hạn chế biến dạng và tăng tuổi thọ mặt tải.
2.6. Tủ điều khiển trung tâm
Tủ điều khiển giúp vận hành và kiểm soát toàn bộ hệ thống. Một tủ cơ bản có thể bao gồm aptomat, contactor, relay, nút nhấn và thiết bị bảo vệ.
Đối với dây chuyền tự động, PLC, biến tần và HMI có thể được tích hợp để điều khiển tốc độ, nhận tín hiệu cảm biến, đếm sản phẩm và phối hợp với máy móc khác.
Nút dừng khẩn cấp cần được bố trí tại những vị trí thuận tiện để người vận hành có thể nhanh chóng dừng thiết bị khi xảy ra sự cố.
3. Các loại băng chuyền phổ biến trong sản xuất
Không có một loại băng chuyền phù hợp cho tất cả ngành nghề. Mỗi thiết kế sẽ có ưu điểm riêng và cần được lựa chọn dựa trên đặc điểm sản phẩm.
3.1. Băng chuyền con lăn
Băng chuyền con lăn phù hợp với hàng hóa có đáy phẳng và tương đối cứng như thùng carton, pallet, khay hàng và thùng nhựa.
Con lăn có thể là loại tự do hoặc loại truyền động. Con lăn tự do thường sử dụng lực đẩy hoặc trọng lực, trong khi con lăn truyền động sử dụng động cơ để đưa sản phẩm di chuyển.
Ưu điểm nổi bật của loại này là khả năng chịu tải tốt và phù hợp với kho hàng, trung tâm phân phối cũng như các dây chuyền đóng gói.
3.2. Băng chuyền PVC / PU
Băng chuyền PVC và PU được sử dụng rộng rãi trong ngành sản xuất nhẹ, lắp ráp, đóng gói, thực phẩm và điện tử.
Dây PVC có nhiều lựa chọn về độ dày, bề mặt và khả năng chống trượt. Dây PU thường được sử dụng trong những ứng dụng cần bề mặt dễ vệ sinh và phù hợp với yêu cầu vệ sinh của nhà máy.
Thiết bị có thể được thiết kế dạng thẳng, nghiêng, nhiều tầng hoặc kết hợp với bàn thao tác hai bên.

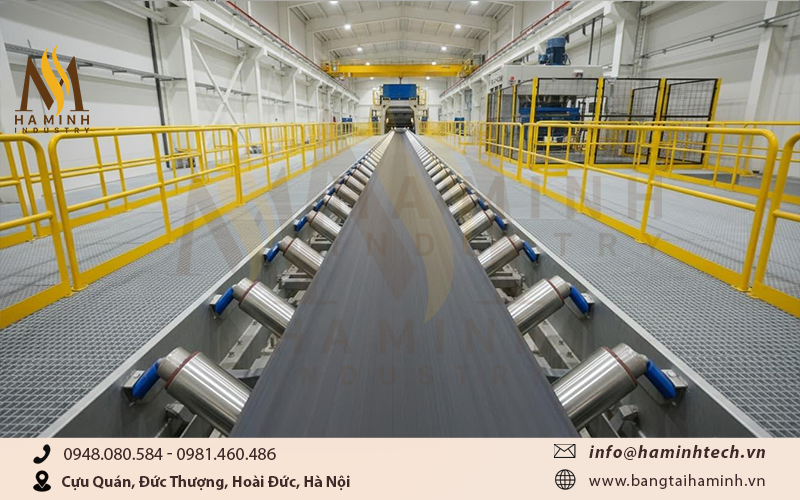

3.3. Băng chuyền cao su
Băng chuyền cao su thường được sử dụng trong môi trường công nghiệp nặng và vận chuyển vật liệu có trọng lượng lớn.
Khả năng chịu va đập và chống mài mòn giúp thiết bị phù hợp với than, đá, cát, quặng, xi măng và nhiều loại vật liệu rời.
Khi thiết kế cần xác định chính xác tải trọng, chiều rộng dây, tốc độ, độ dày cao su và điều kiện môi trường.
3.4. Băng chuyền xích
Băng chuyền xích có thể sử dụng xích nhựa hoặc xích inox. Thiết bị được ứng dụng nhiều trong dây chuyền chai lọ, lon, thực phẩm và đồ uống.
Xích nhựa có ưu điểm trọng lượng nhẹ và phù hợp với nhiều ứng dụng công nghiệp. Xích inox có khả năng chịu nhiệt và chống ăn mòn tốt hơn, thích hợp với môi trường có độ ẩm hoặc yêu cầu vệ sinh cao.
3.5. Băng chuyền góc cong và nâng hạ
Băng chuyền góc cong được sử dụng để thay đổi hướng vận chuyển mà không cần bố trí nhiều đoạn thẳng.
Thiết bị nâng hạ lại phù hợp với các trường hợp cần đưa hàng hóa lên hoặc xuống giữa các cao độ khác nhau, chẳng hạn như kết nối giữa hai tầng nhà xưởng, đưa hàng lên xe tải hoặc chuyển sản phẩm giữa các khu vực có độ cao không đồng đều.
Khi vận chuyển theo góc nghiêng, cần lựa chọn mặt dây có độ bám phù hợp và có thể bổ sung gờ để hạn chế sản phẩm trượt.
4. Lợi ích cốt lõi khi lắp đặt băng chuyền
Việc sử dụng hệ thống vận chuyển tự động mang lại nhiều lợi ích cả về năng suất, nhân sự và khả năng kiểm soát quy trình.
4.1. Tăng năng suất
Dòng sản phẩm được vận chuyển liên tục giúp giảm thời gian chờ giữa các công đoạn. Khi tốc độ được tính toán phù hợp, hệ thống có thể duy trì năng suất ổn định trong thời gian dài.
4.2. Cắt giảm chi phí nhân công
Thiết bị có thể thay thế nhiều thao tác thủ công như bê hàng, đẩy thùng hoặc vận chuyển bán thành phẩm giữa các máy.
Nhân công có thể tập trung vào các công việc yêu cầu kiểm tra, giám sát và kỹ năng chuyên môn.
4.3. Hạn chế hư hỏng sản phẩm
Sản phẩm được vận chuyển theo một lộ trình cố định với tốc độ được kiểm soát. Điều này giúp hạn chế tình trạng rơi, va đập hoặc móp méo do vận chuyển thủ công không đồng đều.
4.4. Cải thiện an toàn lao động
Giảm các thao tác nâng, kéo và mang vác hàng hóa nặng giúp hạn chế rủi ro trong quá trình sản xuất.
Khi được trang bị đầy đủ cơ cấu che chắn, cảm biến và nút dừng khẩn cấp, hệ thống còn góp phần nâng cao mức độ an toàn cho người vận hành.
5. Ứng dụng thực tế của băng chuyền
Hệ thống vận chuyển hiện được ứng dụng trong nhiều lĩnh vực khác nhau, từ sản xuất nhẹ đến công nghiệp nặng.

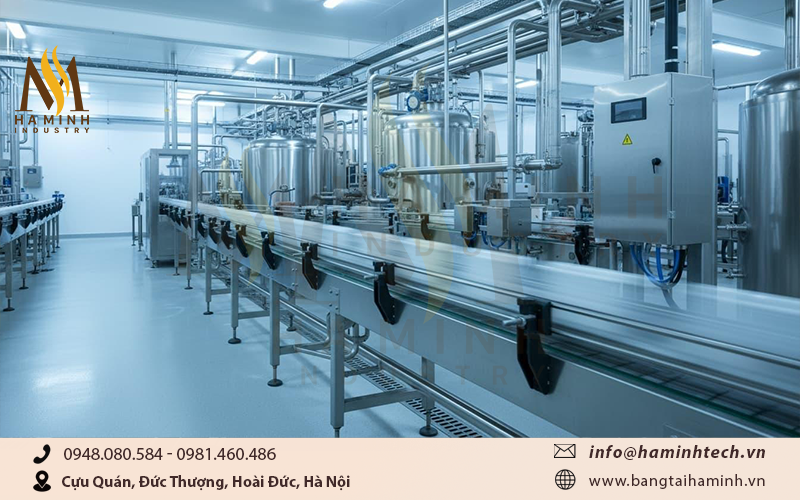

5.1. Chế biến thực phẩm và đồ uống
Thiết bị được sử dụng để vận chuyển nguyên liệu, chai lọ, lon, hộp, thực phẩm đóng gói và thành phẩm.
Trong môi trường này, vật liệu chế tạo cần phù hợp với độ ẩm, nhiệt độ và yêu cầu vệ sinh. Inox và các loại dây tải phù hợp với thực phẩm thường được ưu tiên.
5.2. Sản xuất điện tử
Trong dây chuyền điện tử, hệ thống vận chuyển cần hoạt động ổn định và có khả năng kiểm soát tốc độ chính xác.
Một số dây chuyền có thể sử dụng mặt tải chống tĩnh điện để hạn chế ảnh hưởng đến linh kiện nhạy cảm.
5.3. Kho vận và logistics
Tại kho hàng và trung tâm phân phối, hệ thống được sử dụng để vận chuyển thùng carton, khay hàng, bưu kiện và pallet.
Thiết bị có thể kết hợp với máy quét mã vạch, cảm biến và bộ phân loại để tự động đưa hàng đến đúng khu vực.

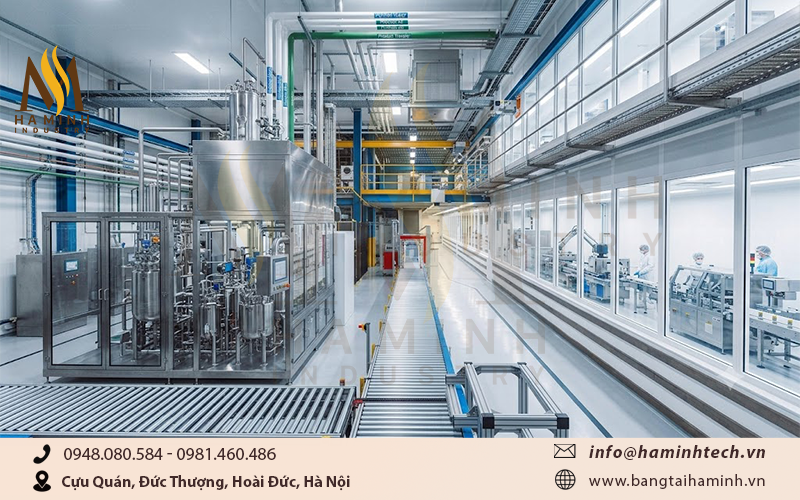

5.4. Dược phẩm và y tế
Trong ngành dược phẩm, yêu cầu về vệ sinh và khả năng kiểm soát môi trường thường cao hơn nhiều ngành sản xuất thông thường.
Hệ thống có thể được sử dụng để vận chuyển hộp thuốc, chai thuốc, vỉ thuốc và bao bì giữa các công đoạn.
6. Lựa chọn hệ thống băng chuyền chuẩn kỹ thuật
Để đầu tư hiệu quả, doanh nghiệp cần xác định rõ các thông số kỹ thuật trước khi thiết kế.
6.1. Kích thước, trọng lượng và đặc tính sản phẩm
Cần xác định chiều dài, chiều rộng, chiều cao và trọng lượng của sản phẩm.
Đối với sản phẩm dễ vỡ, dễ trượt hoặc có hình dạng đặc biệt, loại mặt tải và tốc độ cần được lựa chọn phù hợp.
6.2. Tốc độ và năng suất
Tốc độ phải được tính toán dựa trên số lượng sản phẩm cần vận chuyển mỗi giờ và chu kỳ làm việc của các công đoạn liên quan.
Nếu tốc độ quá cao, sản phẩm có thể bị xô lệch hoặc va chạm. Nếu quá thấp, năng suất toàn dây chuyền sẽ bị hạn chế.
6.3. Diện tích mặt sàn và sơ đồ bố trí
Mặt bằng nhà xưởng quyết định đáng kể đến hình dạng thiết bị.
Với không gian rộng, có thể sử dụng các đoạn thẳng dài. Với nhà xưởng chật hẹp, băng chuyền cong, nâng hạ hoặc nhiều tầng có thể giúp tận dụng diện tích hiệu quả hơn.
6.4. Môi trường làm việc
Nhiệt độ, độ ẩm, bụi, dầu mỡ và hóa chất đều cần được xem xét.
Nhà máy có môi trường ẩm hoặc thường xuyên vệ sinh nên ưu tiên vật liệu chống ăn mòn. Khu vực nhiều bụi cần lựa chọn thiết bị điện và động cơ có khả năng bảo vệ phù hợp.
6.5. Mức độ tự động hóa
Doanh nghiệp cần xác định hệ thống chỉ vận chuyển sản phẩm hay cần tích hợp thêm các chức năng tự động.
Với dây chuyền đơn giản, hệ thống điều khiển cơ bản có thể đáp ứng nhu cầu. Với dây chuyền phức tạp, PLC, biến tần, cảm biến, HMI, camera và robot có thể được tích hợp để tạo thành quy trình tự động hoàn chỉnh.
7. Quy trình thiết kế và lắp đặt hệ thống băng chuyền
Một hệ thống được thiết kế đúng cần bắt đầu từ việc khảo sát nhu cầu thực tế.
7.1. Khảo sát sản phẩm và mặt bằng
Kỹ thuật viên cần xác định loại sản phẩm, kích thước, trọng lượng, năng suất và hướng di chuyển.
Đồng thời, mặt bằng nhà xưởng cần được khảo sát để xác định vị trí cấp hàng, nhận hàng, máy móc liên quan và các khu vực cần chừa khoảng trống cho bảo trì.
7.2. Thiết kế và lựa chọn cấu hình
Sau khi có dữ liệu, đơn vị thiết kế tiến hành lựa chọn loại mặt tải, động cơ, kích thước khung, hệ thống truyền động và thiết bị điều khiển.
Bản vẽ 2D hoặc 3D giúp doanh nghiệp hình dung rõ vị trí lắp đặt trước khi gia công.
7.3. Gia công và lắp đặt
Các bộ phận được gia công theo bản vẽ, sau đó lắp ráp tại xưởng hoặc trực tiếp tại nhà máy.
Sau khi hoàn thiện, hệ thống cần được căn chỉnh để đảm bảo dây chạy ổn định và các bộ phận truyền động hoạt động đúng.
7.4. Chạy thử và bàn giao
Thiết bị cần được chạy thử không tải trước khi chuyển sang chạy có tải.
Các thông số như tốc độ, tiếng ồn, độ rung, độ lệch dây và nhiệt độ động cơ cần được kiểm tra. Sau khi đạt yêu cầu, hệ thống được bàn giao cùng hướng dẫn vận hành và bảo trì.
8. Hướng dẫn bảo trì hệ thống băng chuyền
Bảo trì định kỳ là yếu tố quan trọng để duy trì hiệu suất và kéo dài tuổi thọ thiết bị.
Kiểm tra mặt dây tải
Cần thường xuyên kiểm tra độ căng, tình trạng bề mặt và hiện tượng lệch dây. Nếu phát hiện nứt, rách hoặc mòn bất thường, nên xử lý sớm để tránh ảnh hưởng đến toàn bộ dây chuyền.
Kiểm tra động cơ và hộp giảm tốc
Động cơ cần được kiểm tra nhiệt độ, tiếng ồn và tình trạng hoạt động. Hộp giảm tốc cần được kiểm tra dầu mỡ theo khuyến cáo của nhà sản xuất.
Kiểm tra con lăn và rô-lô
Con lăn bị kẹt hoặc rô-lô bị lệch có thể làm tăng ma sát và khiến động cơ phải hoạt động với tải lớn hơn.
Kiểm tra hệ thống điện
Tủ điều khiển, cảm biến, dây dẫn, biến tần và thiết bị bảo vệ cần được kiểm tra định kỳ.
Đặc biệt, nút dừng khẩn cấp phải luôn ở trạng thái hoạt động tốt để đảm bảo khả năng xử lý khi có sự cố.
9. Giải pháp băng chuyền tối ưu cho nhà máy
Mỗi doanh nghiệp có một quy trình sản xuất, mặt bằng và yêu cầu năng suất khác nhau. Vì vậy, phương án hiệu quả nhất không nhất thiết là hệ thống có cấu hình lớn nhất mà là hệ thống phù hợp nhất với nhu cầu thực tế.
Đối với dây chuyền đơn giản, doanh nghiệp có thể lựa chọn hệ thống vận chuyển có tốc độ cố định và điều khiển cơ bản.
Đối với dây chuyền nhiều công đoạn, biến tần và cảm biến có thể được sử dụng để đồng bộ tốc độ giữa các khu vực.
Với nhà máy có mức độ tự động hóa cao, hệ thống có thể kết hợp PLC, HMI, robot, camera kiểm tra, máy đóng gói và thiết bị phân loại.
Cách thiết kế theo từng giai đoạn cũng giúp doanh nghiệp dễ dàng mở rộng khi sản lượng tăng trong tương lai.
10. Vì sao nên thiết kế băng chuyền theo nhu cầu thực tế?
Một hệ thống được thiết kế không phù hợp có thể gây ra nhiều vấn đề trong quá trình vận hành.
Nếu mặt tải quá hẹp, sản phẩm có thể rơi hoặc lệch khỏi vị trí. Nếu động cơ không đủ công suất, thiết bị có thể thường xuyên quá tải. Nếu tốc độ không phù hợp, sản phẩm có thể ùn tắc hoặc không đáp ứng năng suất.
Bên cạnh đó, việc lựa chọn sai vật liệu có thể khiến mặt dây nhanh xuống cấp khi làm việc trong môi trường nhiệt độ cao, nhiều dầu mỡ hoặc hóa chất.
Do đó, doanh nghiệp nên cung cấp đầy đủ thông tin về sản phẩm, tải trọng, năng suất, khoảng cách vận chuyển và điều kiện môi trường cho đơn vị thiết kế. Đây là cơ sở để xây dựng phương án vừa đáp ứng yêu cầu kỹ thuật vừa kiểm soát tốt chi phí đầu tư.
11. Băng tải Hà Minh – giải pháp băng chuyền cho doanh nghiệp
Băng Tải Hà Minh cung cấp giải pháp thiết kế và gia công hệ thống vận chuyển cho nhiều nhu cầu sản xuất khác nhau.
Thay vì sử dụng một cấu hình cố định cho mọi nhà máy, phương án có thể được xây dựng dựa trên loại sản phẩm, tải trọng, năng suất, mặt bằng và yêu cầu tự động hóa.
Quy trình triển khai có thể bao gồm khảo sát, tư vấn phương án, thiết kế bản vẽ, lựa chọn vật liệu, gia công, lắp đặt và chạy thử.
Đối với những dự án có yêu cầu đặc biệt, doanh nghiệp có thể cung cấp thông tin về sản phẩm, hình ảnh khu vực lắp đặt, kích thước mặt bằng và năng suất mong muốn. Dựa trên những dữ liệu này, đội ngũ kỹ thuật có thể đưa ra phương án phù hợp hơn.
Kết luận
Hệ thống băng chuyền là một giải pháp quan trọng trong quá trình tự động hóa sản xuất và vận chuyển nội bộ. Từ những hệ thống PVC đơn giản cho dây chuyền lắp ráp đến các hệ thống con lăn, xích, cao su hoặc thiết bị tích hợp PLC và robot, mỗi loại đều có những ưu điểm riêng.
Để đạt hiệu quả cao, doanh nghiệp cần lựa chọn thiết bị dựa trên tải trọng, kích thước sản phẩm, tốc độ, môi trường làm việc, mặt bằng và mức độ tự động hóa.
Một phương án được tính toán đúng ngay từ đầu sẽ giúp thiết bị vận hành ổn định, giảm thời gian dừng máy, hạn chế chi phí bảo trì và nâng cao năng suất tổng thể.
