Thiết kế băng tải – Cách tính toán thiết kế hệ thống hiệu quả

Thiết kế băng tải là quy trình phức tạp đòi hỏi sự hiểu biết sâu sắc và kỹ năng chuyên môn. Từ việc lập kế hoạch đến phân tích yêu cầu, từ thiết kế kỹ thuật đến lựa chọn vật liệu và các bước thử nghiệm thực tế. Mỗi giai đoạn đều đóng vai trò quan trọng trong việc tạo ra hệ thống băng tải hiệu quả và chất lượng. Đồng hành cùng Băng Tải Hà Minh để tìm hiểu sâu hơn về quy trình này!

1. Thiết kế băng tải cần nắm những thuật ngữ quan trọng nào?

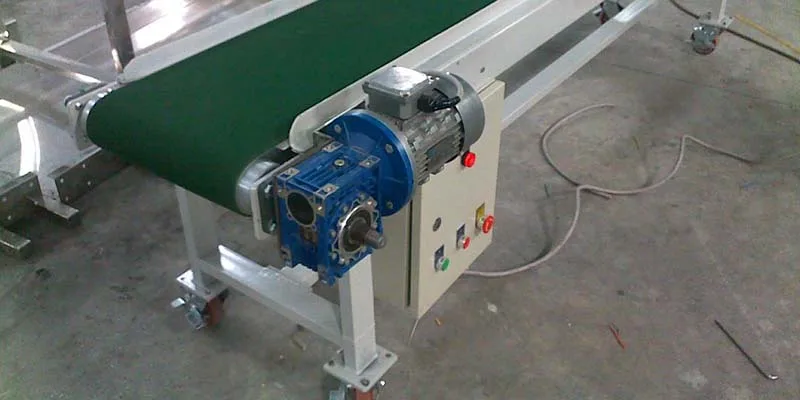

Một hệ thống băng tải thường được mô tả như bộ truyền đai với kích thước lớn, vật phẩm cần vận chuyển được đặt trên dây băng tải hoặc trong các thùng cố định. Hệ thống được sử dụng để di chuyển khối lượng vật liệu trên các khoảng cách và độ cao lớn. Tính toán thiết kế băng tải cần phải nắm một vài thuật ngữ quan trọng để hiểu rõ quy trình.

• Góc máng (Trough angle) được thiết lập bằng cách sử dụng các con lăn đặt nghiêng để uốn dây băng tải thành dạng máng lõm giúp vận chuyển vật ổn định hơn.
• Góc mái (Surcharge angle) là góc ở đỉnh đống vật liệu khi được đổ lên băng tải. Góc mái thường nhỏ hơn so với khi vật phẩm di chuyển ở trạng thái đứng yên.

2. Quy trình cơ bản trong thiết kế băng tải đúng chuẩn

Tính toán thiết kế hệ thống băng tải cần phải tuân thủ theo quy trình đúng chuẩn để đảm bảo chất lượng và hiệu quả. Trước khi bắt đầu tính toán và thiết kế hệ thống băng tải cần nắm vững các bước quan trọng sau:

• Xác định chiều rộng lọt lòng tối thiểu dây băng tải để đảm bảo có đủ không gian để vận chuyển các vật phẩm an toàn và hiệu quả.
• Tính toán vận tốc và tỷ số truyền: Xác định vận tốc của băng tải và tỷ số truyền của hộp giảm tốc để đảm bảo hoạt động ổn định.
• Tính toán công suất motor giảm tốc: Xác định công suất cần thiết của motor để kéo băng tải.
• Tính toán lực kéo phân bổ: Đảm bảo rằng lực kéo được phân bổ đồng đều trên bề mặt của dây băng tải.
• Thiết kế cho các dòng băng tải khác nhau: Hiểu rõ yếu tố cần chú ý khi thiết kế băng tải cho ứng dụng và sản phẩm khác nhau.
• Lựa chọn loại dây băng tải: Xác định loại dây băng tải phù hợp cho việc chạy 2 chiều và các yêu cầu cụ thể khác.
• Tính toán góc nghiêng tối đa đảm bảo rằng băng tải có thể vận hành hiệu quả trên các địa hình dốc.
• Tính toán khoảng cách cho con lăn đỡ: Xác định khoảng cách tối ưu giữa các con lăn đỡ để hỗ trợ băng tải.
• Lựa chọn loại dây băng tải phù hợp: Chọn loại dây băng tải phù hợp với sản phẩm cần vận chuyển.
• Thiết kế cho các loại băng tải phức tạp: Hiểu và tính toán đối với các loại băng tải chạy cong, đặc biệt như băng tải con lăn, băng tải PVC và băng tải xích nhựa.
• Bố trí và xác định kết cấu các trục ru lô và con lăn đỡ đảm bảo kết cấu hỗ trợ băng tải vận hành ổn định và an toàn.

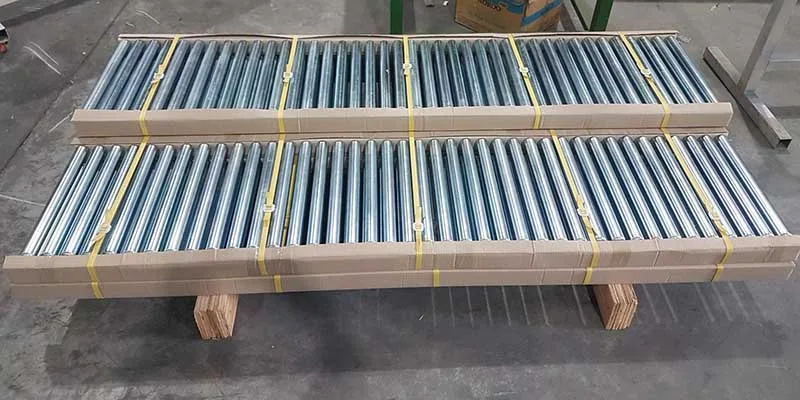

3. Hướng dẫn chi tiết các bước thiết kế băng tải đạt chuẩn đầy đủ

Thiết kế băng tải vận chuyển cần thực hiện theo đúng quy trình cơ bản phía trên chia sẻ. Tuy nhiên từng bước có những công việc cụ thể riêng và điểm lưu ý khi tính toán để thiết kế.

3.1. Lựa chọn thiết kế băng tải

Có hai thiết kế thường dùng là mặt phẳng và lòng máng. Khi lựa chọn giữa thiết kế mặt phẳng và lòng máng, người thực hiện cần xem xét các yếu tố sau:

• Đặc tính sản phẩm: Nếu sản phẩm cần vận chuyển có hình dạng định hình, khối hộp, hoặc cố định, thiết kế mặt phẳng có thể phù hợp hơn.
• Loại sản phẩm tải: Đối với sản phẩm tải dạng rời, vụn, hay hạt nhỏ, việc đổ trực tiếp lên mặt dây băng tải là cần thiết. Trong trường hợp này, thiết kế lòng máng giúp ngăn sản phẩm tràn ra khỏi băng tải.
• Cân nhắc về chi phí và hiệu quả: Trong một số trường hợp, việc sử dụng băng tải mặt phẳng kèm theo vách ngăn là lựa chọn hợp lý từ góc độ kinh tế và tính hiệu quả.
• Khả năng vận hành và bảo trì: Cân nhắc đến việc thiết kế hệ thống băng tải nào dễ dàng vận hành và bảo trì hơn trong điều kiện cụ thể của dây chuyền sản xuất.

3.2. Số lượng con lăn

Thiết kế băng tải quyết định sử dụng cụm con lăn đỡ 2 hoặc 3 cho băng tải lòng máng cần xem xét các yếu tố sau:

• Bản rộng của băng tải: Đối với băng tải có bản rộng từ 600mm đến 800mm, việc sử dụng cụm 2 con lăn bị động là phù hợp.
• Độ võng của băng tải: Nếu băng tải có bản rộng từ 800mm trở lên, có độ võng lớn, việc sử dụng cụm 3 con lăn bị động giúp ổn định hơn.
• Hiệu suất và an toàn: Lựa chọn số lượng con lăn đỡ phù hợp giúp đảm bảo hiệu suất vận hành và an toàn của hệ thống băng tải trong điều kiện vận chuyển cụ thể.

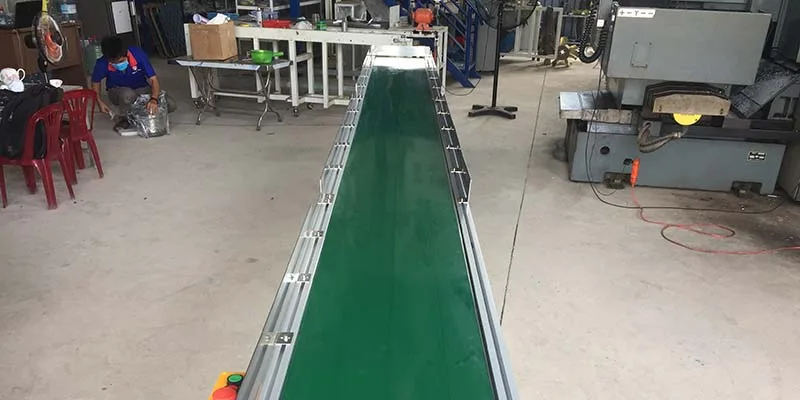

3.3. Bản rộng dây băng tải

Khi tính toán bản rộng của dây băng tải, bạn nên sử dụng các bước và công thức sau để xác định:

• Dựa vào thông tin về khối lượng và kích thước của sản phẩm cần vận chuyển.
• Nếu sản phẩm có dạng hộp, việc xác định bản rộng tối thiểu của mặt dây băng tải dễ dàng hơn.
• Sử dụng công thức tùy thuộc vào dạng hình của sản phẩm, ví dụ:
  • Đối với sản phẩm dạng hộp lấy 1 cạnh lớn nhất nhân với hệ số 20%.
  • Đối với sản phẩm tải dạng rời sử dụng bảng hoặc các công thức phức tạp hơn để tính toán bản rộng dựa trên loại sản phẩm và điều kiện vận chuyển cụ thể.
• Bạn sử dụng các bảng tham chiếu được xây dựng dựa trên kinh nghiệm thực tế để xác định bản rộng của dây băng tải cho các sản phẩm dạng rời.

3.4. Góc nâng hạ

Thiết kế băng tải việc tính toán góc nâng hạ là phần quan trọng để đảm bảo an toàn và hiệu quả trong quá trình vận chuyển sản phẩm. Dưới đây là các yếu tố cần xem xét và cách tính toán:

• Kích thước, độ ẩm và bề rộng của sản phẩm tải ảnh hưởng đến góc nâng hạ cần thiết. Vật phẩm dạng hộp yêu cầu góc nâng hạ khác biệt so với dạng hạt hay rời.
• Bạn luôn cần dự trù hệ số an toàn khi tính toán góc nâng hạ để đảm bảo an toàn trong quá trình vận chuyển.
• Dây băng tải PVC với gân V tăng khả năng chống trượt trôi ngược đối với sản phẩm tải dạng rời. Trong khi mặt dây băng nhám tăng ma sát với sản phẩm dạng khối.
• Thiết kế gân V trên mặt dây băng tải lòng máng tăng khả năng chống trượt trôi ngược của sản phẩm tải.
• Cần xem xét các hạn chế về không gian và yêu cầu của sản phẩm tải để quyết định góc nghiêng tối đa cho phép.
• Việc mượn sản phẩm từ khách hàng để thử nghiệm trực tiếp trên loại mặt dây băng dự tính sử dụng là cách hiệu quả để xác định góc nâng hạ phù hợp.

3.5. Công suất và tỉ số truyền

Khi chọn động cơ cho thiết kế băng tải, việc tính toán công suất và tỉ số truyền quan trọng để đảm bảo hiệu suất vận hành.

• Công suất cần thiết của động cơ liên quan đến kích thước của băng tải và tải trọng của sản phẩm trên bề mặt.
• Tỉ số truyền của hộp giảm tốc quyết định vận tốc của băng tải theo yêu cầu. Tỉ số truyền được tính dựa trên vận tốc cần thiết và vận tốc của động cơ.

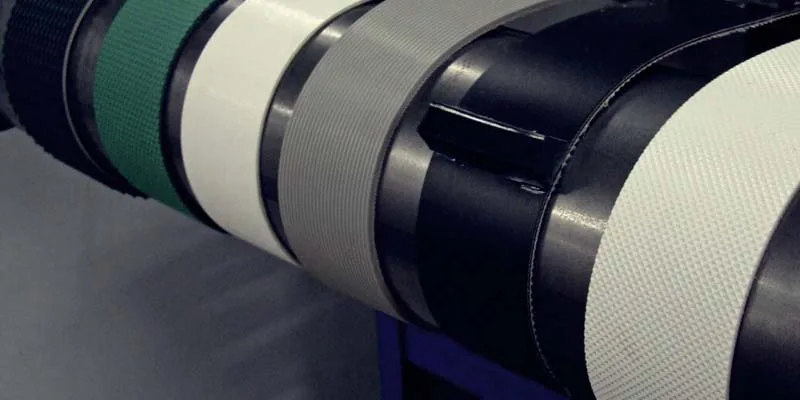

3.6. Dây băng tải

Khi lựa chọn dây cho thiết kế băng tải cần xem xét các yếu tố khác nhau để đảm bảo lựa chọn hợp lý.

Loại 1 chiều

• Tính chất của sản phẩm cần vận chuyển và điều kiện môi trường quyết định loại dây băng tải phù hợp. Ví dụ, dây băng tải PU thích hợp cho thực phẩm, trong khi dây băng tải cao su thích hợp cho môi trường khắc nghiệt như ngành xi măng.
• Dây băng tải cần có khả năng chịu tải trọng trong môi trường làm việc. Tính toán thiết kế băng tải cao su thường có khả năng chịu tải nặng tốt, trong khi dây PVC có giá thành rẻ và dễ thay thế.
• Cân nhắc về độ mịn, ma sát, độ bền mài mòn và khả năng chống trượt trôi ngược của dây băng tải để đảm bảo hiệu suất vận hành an toàn.
• Lựa chọn dây băng tải phù hợp với ngân sách và yêu cầu của dự án.
• Đôi khi có yêu cầu kỹ thuật đặc biệt như khả năng chịu nhiệt, chịu hóa chất, hoặc chống tĩnh điện, bạn cần chọn loại dây băng tải phù hợp.
• Nếu cần, bạn cân nhắc sử dụng băng tải con lăn để đáp ứng nhu cầu vận chuyển mà không cần sử dụng dây.

Loại 2 chiều

• Dây băng tải PU và PVC thường được sử dụng phổ biến để chạy 2 chiều do tính linh hoạt và dễ vận hành.
• Đối với các dòng băng tải truyền động bằng đĩa xích hoặc bánh nhông, bạn cần kiểm tra kết cấu của bánh răng trên bánh nhông để đảm bảo có thể chạy 2 chiều an toàn và hiệu quả.
• Tính toán thiết kế băng tải xích lưới với sên truyền động thường có khả năng chạy 2 chiều. Tuy nhiên, bạn cần kiểm tra kỹ lưỡng cơ cấu truyền động để đảm bảo tin cậy.
• Thiết kế bánh nhông truyền động trực tiếp, thường không thể chạy 2 chiều an toàn do hạn chế về cấu trúc và tính chất của cơ cấu truyền động.

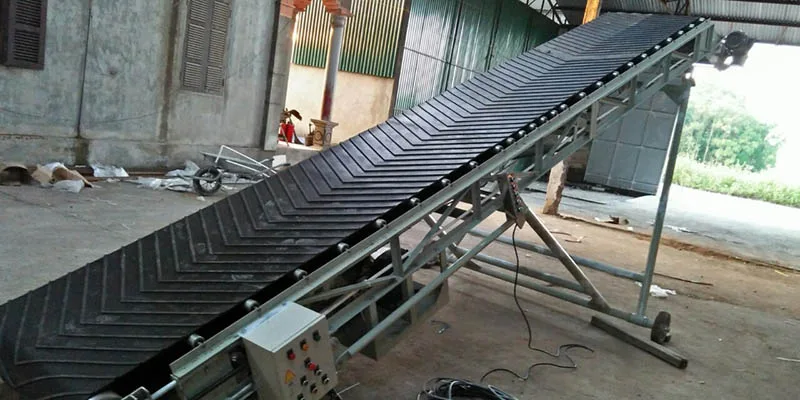

3.7. Tốc độ băng tải

Để tính toán tốc độ khi thiết kế băng tải, bạn sử dụng các thông số kỹ thuật sau:

• Tỷ số truyền hộp giảm tốc quyết định tốc độ đầu ra của hộp giảm tốc, từ đó ảnh hưởng đến tốc độ của băng tải.
• Thông thường, động cơ có số vòng quay cố định, ví dụ như động cơ 4 cực có tốc độ vòng quay là 1450rpm.
• Đường kính trục ru lô chủ động ảnh hưởng đến tốc độ di chuyển của băng tải. Nó được sử dụng trực tiếp hoặc thông qua đường kính chân răng của bánh nhông đối với các dòng dây băng tải xích.

3.8. Tỷ số truyền của hộp giảm tốc

Tỷ số truyền của hộp giảm tốc đóng vai trò quan trọng trong việc xác định tốc độ đầu ra của động cơ và tốc độ của băng tải. Để tính toán tỉ số truyền trong thiết kế băng tải nâng hạ, bạn cần biết tỷ số vòng quay giữa đầu vào và đầu ra của hộp giảm tốc.

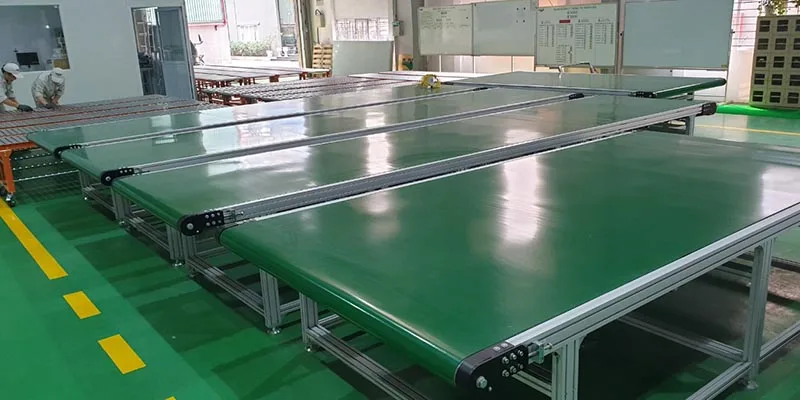

3.9. Thiết kế thêm con lăn

Trong trường hợp chiều dài của băng tải PVC vượt quá 15m và bản rộng từ 500mm trở lên, lực ma sát giữa mặt dưới của dây băng tải và mặt đỡ tăng lên đáng kể. Yếu tố gây ra tải quá lớn, làm cho ru lô chủ động không thể kéo hiệu quả.

Để giảm thiểu lực ma sát này, bạn cần thiết kế thêm hệ thống con lăn chạy song song với bàn đỡ của dây băng tải. Việc này giúp phân phối lực ma sát và giảm áp lực lên ru lô chủ động.

Tùy thuộc vào trọng lượng và kích thước của sản phẩm tải, cũng như bản rộng và độ dài của dây băng tải PVC, khoảng cách giữa các con lăn được bố trí từ 700mm đến 1000mm. Cách này giúp đảm bảo sự ổn định và hiệu quả của hệ thống băng tải.

3.10. Thiết kế băng tải góc cong

Tính toán và thiết kế băng tải góc cong là quá trình phức tạp đòi hỏi sự am hiểu sâu sắc về cơ học và kỹ thuật các thành phần trong hệ thống. Đặc biệt với băng tải PVC, việc chế tạo thành băng tải góc cong đòi hỏi kỹ thuật cao, tuân thủ các yêu cầu cụ thể.

Khi tính toán thiết kế cho hệ thống băng tải góc cong, bạn cần xem xét các yếu tố như độ côn của trục ru lô chủ động, bị động, độ tiếp xúc của bánh xe dẫn hướng biên, cũng như sự tương tác giữa các thành phần. Yêu cầu phối hợp chặt chẽ với nhà cung cấp dây băng tải PVC để đảm bảo thiết kế đáp ứng được các tiêu chuẩn và yêu cầu kỹ thuật.

Thiết kế băng tải là quy trình phức tạp đòi hỏi có sự tính toán kỹ lưỡng và am hiểu sâu sắc. Nếu bạn đang có nhu cầu thiết kế một hệ thống băng tải chất lượng và tiết kiệm chi phí vui lòng liên hệ với Băng Tải Hà Minh. Mọi thông tin hỗ trợ và tư vấn vui lòng liên hệ số hotline 0948 080 584 – 0981 460 486 để được phục vụ nhanh nhất.
