Dây chuyền lắp ráp linh kiện điện tử: Tổng quan, công nghệ & quy trình chuẩn quốc tế

Trong kỷ nguyên công nghiệp 4.0, ngành sản xuất thiết bị điện tử đóng vai trò xương sống cho hầu hết các lĩnh vực từ điện tử tiêu dùng, ô tô, y tế cho đến hàng không vũ trụ. Trái tim của mọi nhà máy chế tạo điện tử chính là dây chuyền lắp ráp linh kiện điện tử.

Một dây chuyền lắp ráp linh kiện điện tử hiện đại không chỉ giúp doanh nghiệp tối ưu hóa chi phí sản xuất, nâng cao năng suất mà còn đảm bảo độ chính xác tuyệt đối cho từng bo mạch (PCB/PCBA). Bài viết này sẽ cung cấp cái nhìn toàn diện về cấu trúc, công nghệ và quy trình vận hành một dây chuyền lắp ráp linh kiện điện tử chuẩn quốc tế.

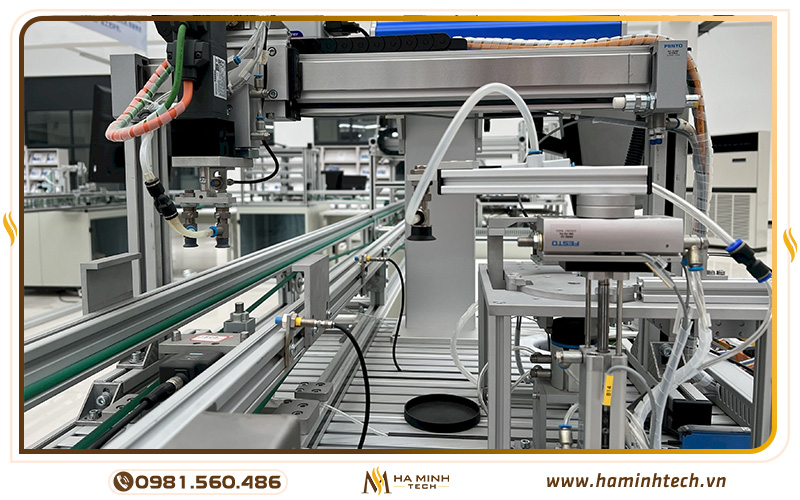

                                                                        Hình ảnh: Dây chuyền lắp ráp linh kiện điện tử SMT tự động hóa hiện đại

Dây chuyền lắp ráp linh kiện điện tử là gì?

Dây chuyền lắp ráp linh kiện điện tử (Electronic Component Assembly Line) là hệ thống bao gồm các máy móc, thiết bị tự động hoặc bán tự động phối hợp cùng con người nhằm gắn các linh kiện điện tử (điện trở, tụ điện, IC, vi xử lý…) lên bề mặt bảng mạch in (PCB – Printed Circuit Board) để tạo thành một mạch điện tử hoàn chỉnh (PCBA).

Trước đây, việc cắm và hàn linh kiện chủ yếu được thực hiện thủ công. Tuy nhiên, cùng với xu hướng thu nhỏ kích thước thiết bị và tăng mật độ linh kiện, các hệ thống dây chuyền lắp ráp linh kiện điện tử tự động hóa cao như công nghệ SMT (Surface Mount Technology) đã trở thành chuẩn mực bắt buộc trong các nhà máy sản xuất hiện đại.

Các công nghệ lắp ráp linh kiện điện tử phổ biến

Hiện nay, hai công nghệ lắp ráp bo mạch chủ đạo đang được áp dụng song song hoặc kết hợp trên cùng một dây chuyền lắp ráp linh kiện điện tử:

Công nghệ dán bề mặt (SMT – Surface Mount Technology)

SMT là công nghệ dán trực tiếp các linh kiện điện tử lên bề mặt bảng mạch PCB mà không cần đục lỗ. Linh kiện dùng cho SMT được gọi là SMD (Surface Mount Devices).

• Ưu điểm: Kích thước linh kiện cực nhỏ, mật độ lắp ráp cao, tốc độ sản xuất tự động cực nhanh và giảm thiểu nhiễu tín hiệu tần số cao.

• Ứng dụng: Điện thoại thông minh, máy tính bảng, mainboard máy tính, thiết bị IoT.

Công nghệ xuyên lỗ (THT – Through-Hole Technology)

THT là công nghệ truyền thống, trong đó chân của linh kiện được xỏ qua các lỗ khoan sẵn trên bảng mạch PCB và hàn cố định ở mặt đối diện.

• Ưu điểm: Mối hàn có độ bền cơ học cao, chịu được lực tác động và dòng điện/điện áp lớn.

• Ứng dụng: Biến áp, linh kiện công suất, tụ điện lớn, cổng kết nối nặng trong ngành ô tô, thiết bị nguồn.

Thông số

Kích thước dây chuyền	R 2m D 100m
Hệ thống gồm	băng tải, bàn thao tác, máy hàn, máy gắp, máy dán keo, máy kiểm tra, máy đóng gói, xe đẩy, kho lưu trũ.
Tốc độ sản xuất	60-200 sản phẩm/phút.
Hệ thống điều khiển	PLC tích hợp giao diện HMI (màn hình cảm ứng) để điều khiển và giám sát toàn bộ quy trình.
Khả năng tùy chỉnh	Hỗ trợ tùy chỉnh để lắp ráp nhiều loại linh kiện điện tử khác nhau.
Tiêu chuẩn an toàn	Tuân thủ các tiêu chuẩn an toàn quốc tế về điện tử và tự động hóa.

Quy trình 6 bước trong dây chuyền lắp ráp linh kiện điện tử SMT chuẩn quốc tế

Để sản xuất ra một bo mạch điện tử đạt chuẩn chất lượng ISO hoặc tiêu chuẩn quốc tế , một dây chuyền lắp ráp linh kiện điện tử SMT phải trải qua 6 bước vận hành nghiêm ngặt và đồng bộ:

1. In kem hàn (Solder Paste Printing): Bảng mạch PCB trần được đưa vào máy in kem hàn tự động. Sử dụng tấm mặt lưới kim loại (Stencil) chế tạo bằng laser, kem hàn được phủ chính xác lên các điểm tiếp xúc (pad) trên PCB.

2. Kiểm tra kem hàn 3D (SPI – Solder Paste Inspection): Máy SPI sử dụng công nghệ quét 3D để đo thể tích, diện tích, độ cao và độ lệch của lớp kem hàn vừa in, loại bỏ sự cố trước khi gắn linh kiện.

3. Gắp và đặt linh kiện (Pick and Place): Máy gắp linh kiện tốc độ cao sử dụng đầu hút chân không và hệ thống nhận diện quang học để gắp các linh kiện SMD từ cuộn cấp và đặt chính xác lên vị trí trên PCB.

4. Hàn dòng (Reflow Soldering): PCB đã gắn linh kiện đi qua lò hàn reflow đa vùng nhiệt để làm nóng chảy kem hàn, tạo liên kết kim loại chắc chắn giữa chân linh kiện và pad mạch.

5. Kiểm tra quang học tự động (AOI – Automated Optical Inspection): Sau khi rời lò hàn, bo mạch đi qua máy AOI sử dụng camera độ phân giải cao kết hợp AI để phát hiện các lỗi như lệch linh kiện, ngược cực hay hở mạch.

6. Kiểm tra X-ray (AXI – Automated X-ray Inspection): Đối với các gói linh kiện chân ẩn như BGA, máy soi X-ray được sử dụng để kiểm tra độ bong bóng và chất lượng mối hàn bên trong.

Các thiết bị cốt lõi trong dây chuyền lắp ráp linh kiện điện tử

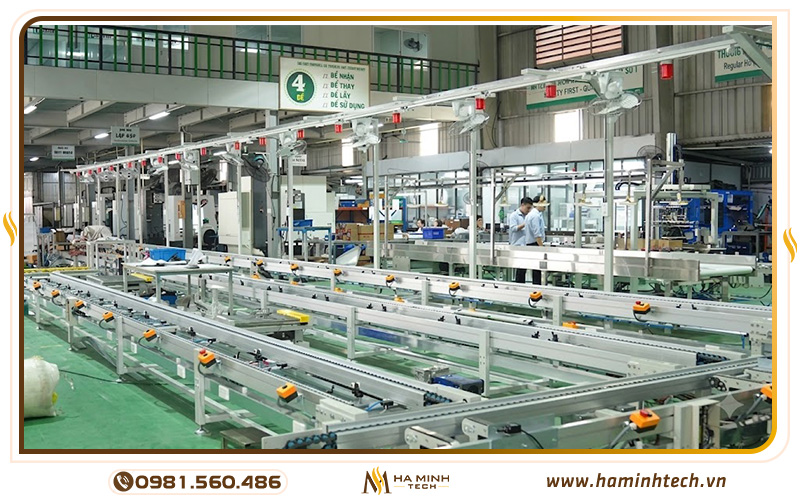

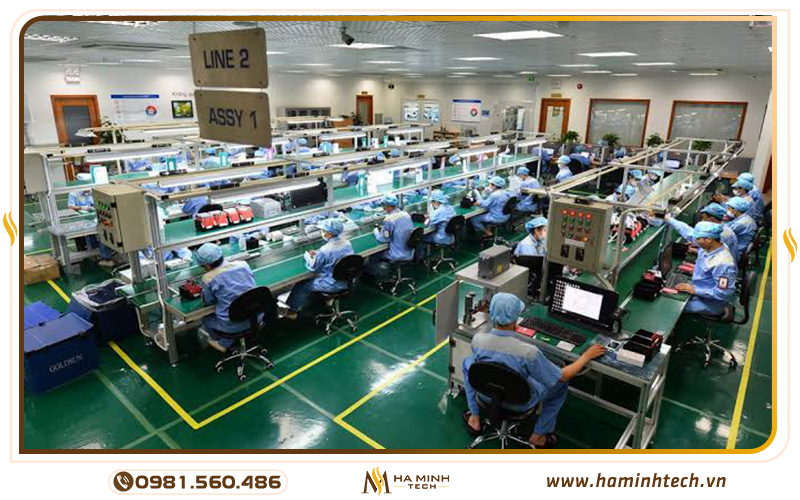

Một dây chuyền lắp ráp linh kiện điện tử hoàn chỉnh được kết nối liên tục thông qua hệ thống băng tải tự động (Conveyor System). Dưới đây là danh mục các thiết bị quan trọng không thể thiếu:

Máy nạp mạch tự động (PCB Loader)

Tự động đưa từng bảng mạch PCB trần từ rack lưu trữ vào đầu dây chuyền lắp ráp linh kiện điện tử, loại bỏ thao tác thủ công của công nhân.

Máy in kem hàn tự động (Automatic Solder Paste Printer)

Trang bị hệ thống căn chỉnh camera CCD độ chính xác cao, tự động điều chỉnh lưỡi gạt (Squeegee) để phủ đều lớp kem hàn lên PCB.

Máy gắp đặt linh kiện tốc độ cao (Pick & Place Machine)

Được trang bị hệ thống động cơ tuyến tính (Linear Motor) và hệ thống camera soi chân linh kiện real-time. Các thương hiệu nổi tiếng bao gồm: Panasonic, Fuji, Yamaha, Hanwha, Juki.

Lò hàn Reflow đa vùng nhiệt (Reflow Oven)

Thường có từ 8 đến 12 vùng nhiệt riêng biệt kết hợp vùng làm mát. Lò hàn hiện đại hỗ trợ môi trường khí Nitơ để giảm thiểu tình trạng oxy hóa mối hàn trong dây chuyền lắp ráp linh kiện điện tử.

Máy lắp ráp THT & lò hàn sóng (Wave Soldering Machine)

Đối với dây chuyền kết hợp, sau khi qua khâu SMT, các linh kiện cắm (THT) sẽ được gắp/cắm thủ công hoặc bằng robot, sau đó đưa qua lò hàn sóng để hoàn thiện toàn bộ bo mạch.

Lợi ích của việc đầu tư dây chuyền lắp ráp linh kiện điện tử tự động

Tự động hóa dây chuyền lắp ráp linh kiện điện tử đòi hỏi chi phí đầu tư ban đầu không nhỏ, nhưng mang lại giá trị chiến lược to lớn cho doanh nghiệp:

• Nâng cao năng suất vượt trội: Tốc độ gắp đặt của máy móc hiện đại có thể đạt từ $30.000$ đến hơn $100.000$ CPH (Components Per Hour), gấp hàng trăm lần thao tác thủ công.

• Tối ưu hóa độ chính xác: Độ lệch vị trí gắp đặt đạt mức micromet , đáp ứng được các linh kiện siêu nhỏ như kích thước 01005

• Tỉ lệ lỗi sản phẩm thấp: Nhờ sự can thiệp của các thiết bị kiểm tra tự động SPI, AOI, AXI, tỉ lệ lỗi (PPM) giảm xuống mức tối thiểu, tiết kiệm chi phí làm lại (rework).

• Tiết kiệm chi phí nhân công: Việc vận hành một dây chuyền lắp ráp linh kiện điện tử tự động giúp giảm bớt số lượng công nhân vận hành trực tiếp, tập trung nhân lực vào khâu quản lý chất lượng.

Giải pháp tối ưu hiệu suất dây chuyền lắp ráp linh kiện điện tử

Để vận hành dây chuyền lắp ráp linh kiện điện tử đạt hiệu suất OEE (Overall Equipment Effectiveness) cao nhất, các nhà máy cần chú trọng các yếu tố sau:

Tích hợp hệ thống quản lý sản xuất MES

Kết nối dữ liệu real-time từ tất cả các máy SMT trên dây chuyền lắp ráp linh kiện điện tử về hệ thống trung tâm. MES giúp theo dõi tiến độ đơn hàng, quản lý mã vạch vật tư, cảnh báo sự cố tức thì và truy xuất nguồn gốc sản phẩm (Traceability)

Kiểm soát môi trường phòng sạch & ESD (Chống tĩnh điện)

Khu vực vận hành dây chuyền lắp ráp linh kiện điện tử bắt buộc phải tuân thủ tiêu chuẩn phòng sạch (Cleanroom class 10.000 hoặc 100.000) và kiểm soát tĩnh điện nghiêm ngặt (ESD Control). Tĩnh điện có thể làm hỏng hoặc suy giảm tuổi thọ của vi mạch IC mà không để lại dấu vết bên ngoài.

Bảo trì định kỳ về mặt kỹ thuật (Preventive Maintenance)

Thường xuyên hiệu chuẩn (calibration) đầu hút nozzle, bảo dưỡng hệ thống cơ khí, thay dầu mỡ chịu nhiệt lò hàn và vệ sinh tấm lưới Stencil để duy trì độ ổn định cho dây chuyền lắp ráp linh kiện điện tử.
